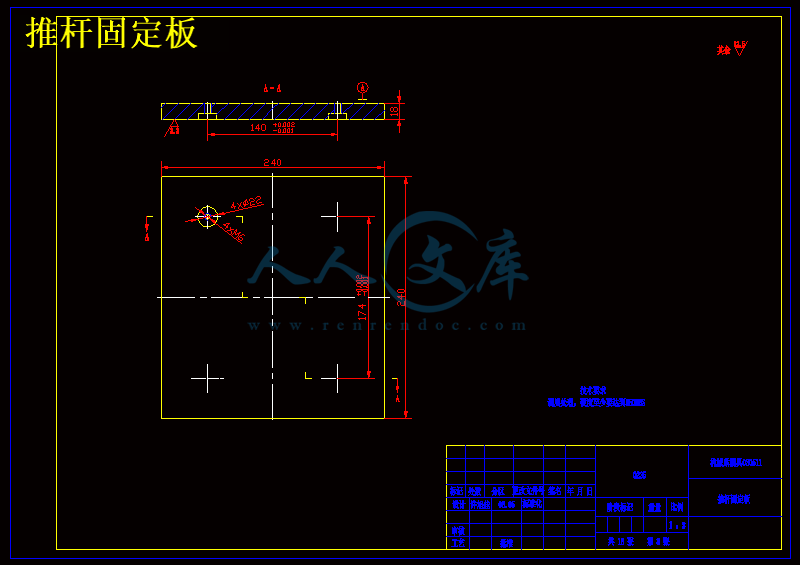

玩具的小零件塑料模具设计【双圆方盖】【16张CAD图纸和说明书】

目     录第 一 部分      产品的说明                            第 二 部分      塑件分析                                                                        第 三 部分      注射机的型号和规格选择及校核          第 四 部分      分型面的选择                  第 五 部分      型腔数目的决定及排布                          第 六 部分      浇注系统的设计                             第 七 部分     成型零件的工作尺寸计算及结构形式                                 第 八 部分      导柱导向机构的设计                    第 九 部分      脱模机构的设计                        第 十 部分      温度调节系统的设计                    第十一部分      模具的动作过程                        第十二部分      设计小结                              第十三部分      附录                                  第 一 部分   产品的说明本产品主要用于小玩具，它要求质量轻、成本低廉、能大规模的生产、无毒，下列为其图样。第 二 部分   塑件的分析PP于1957年由意大利Montecatin公司首先开始工业化生产，目前已成为发展速度最快的塑料品种，其产量位居第三。PP学名聚丙烯，其相对分子质量一般为1050万。分子式为PP的主要特点如下：成白色蜡状，无毒，透明；有着极低的密度（0.890.92），固质量很轻，是大品种塑料中最轻的一种；化学稳定性好，在室温下溶剂不能溶解PP，且有着优良的耐化学药品性和耐；耐热性好，能在130使用；电性能优异，耐高频电绝缘性好，在潮湿环境中也具有良好的电绝缘性；有着优异的力学性能，包括拉伸强度、压缩强度和硬度，突出的刚性和耐弯曲疲劳性能；PP比PE容易发生热、光氧化，耐气候老化性差，必须添加抗氧剂或紫外线吸收剂；耐抗冲击性能较差，尤其是低温冲击性差，对缺口十分敏感；PP的结晶性能导致制品的不透明性。第 三 部分   注射机的型号和规格选择及校核注射模是安装在注射机上的，因此在设计注射模具时应该对注射机有关技术规范进行必要的了解，以便设计出符合要求的模具，同时选定合适的注射机型号。从模具设计角度考虑，需要了解注射机的主要技术规范。在设计模具时，最好查阅注射机生产厂家提供的有关“注射机使用说明书”上标明的技术规范，。因为即使同一规格的注射机，生产厂家不同，其技术规格也略有差异。1、注射机的选用选用注射机时，通常是以某塑件（或模具）实际需要的注射量初选某一公称注射量的注射机型号，然后依次对该机型的公称注射压力、公称锁模力、模板行程以及模具安装部分的尺寸一一进行校核。以实际注射量初选某一公称注射量的注射机型号；为了保证正常的注射成型，模具每次需要的实际注射量应该小于某注射机的公称注射量，即：
