超高层住宅施工临时用电方案

1、执行方案示范文本 | Excellent Model Text 资料编码：CYKJ-FW-765编号：_超高层住宅施工临时用电方案审核：_时间：_单位：_超高层住宅施工临时用电方案用户指南：该执行方案资料适用于为特定问题制定周密、详细、精确的安排的策划文件，内容包括任务目的，任务事项与任务过程，配套紧密的衔接与执行，是顺利和成功完成的关键保证和基础。可通过修改使用，也可以直接沿用本模板进行快速编辑。超高层住宅施工临时用电方案一.工程概况XX花园0号楼总建筑面积107357平米，单层建筑面积1850平米。主体结构地下2层、地上55层。施工中需动用各种机械，为确保安全，配备消防系统。根据施工现场勘

2、察，施工用电由业主提供一套1000KVA箱式变电系统，变电所位于张扬路、烂泥渡路靠近汤臣中心向南30米左右。整个施工现场无地下电缆、管道等市政管线，施工操作可按正常情况考虑。办公生活区用电和施工用电分开布置，从业主提供的变电系统分3路将施工用电、生活用电接入现场配电室：*第一路由箱变接至0号楼西侧C-1号配电柜，再分接3号箱至塔吊专用箱、施工电梯专用箱、木工加工场、竖向楼层用电及其它地面零星用电；*第二路由箱变接至0号楼东侧C-2号配电柜，再分接3号箱至塔吊专用箱、钢筋加工场、办公室及其它地面零星用电；备用一路；*第三路由箱变接至0号楼西北侧C-3号配电柜，再分接3号箱至宿舍、竖向楼层用电及其

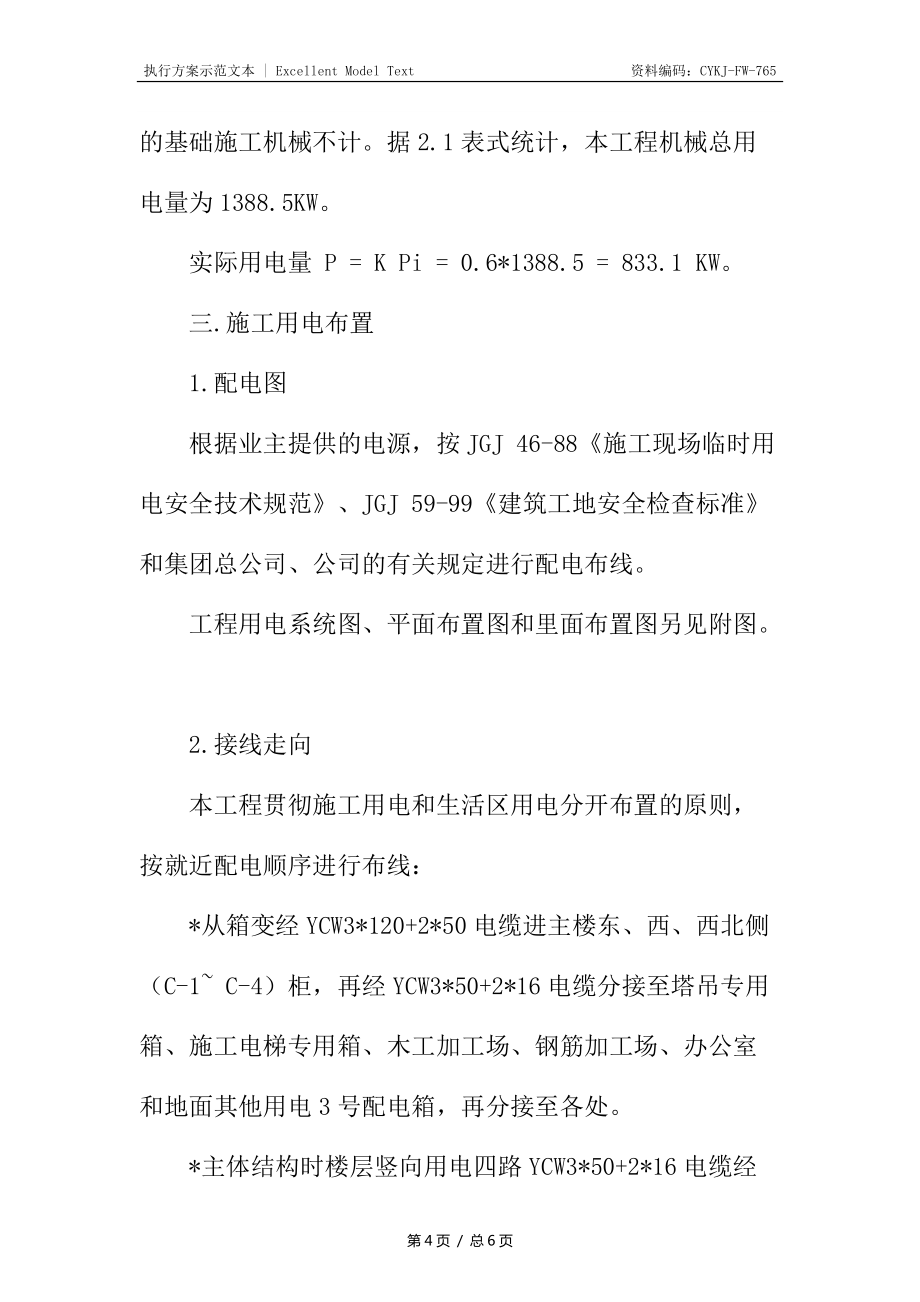

3、它地面零星用电；备用一路；*第四路由箱变接至0号楼西北侧C-4号配电柜，再分接3号箱至塔吊专用箱、施工电梯专用箱、竖向楼层用电及其它地面零星用电；备用一路；二.临时用电负荷计算1.主要施工机械用电统计表机械名称功率（KW）电压（V）单位数量合计（KW）根据工程用电特点，建议配出电路如下：600A 四路2.实际用电负荷计算根据现场各个阶段的施工用电特点，用电负荷计算以主体结构阶段（最大负荷）时施工用电为计算依据，退场的基础施工机械不计。据2.1表式统计，本工程机械总用电量为1388.5KW。实际用电量 P = K Pi = 0.6*1388.5 = 833.1 KW。三.施工用电布置1.配电图根

4、据业主提供的电源，按JGJ 46-88施工现场临时用电安全技术规范、JGJ 59-99建筑工地安全检查标准和集团总公司、公司的有关规定进行配电布线。工程用电系统图、平面布置图和里面布置图另见附图。2.接线走向本工程贯彻施工用电和生活区用电分开布置的原则，按就近配电顺序进行布线：*从箱变经YCW3*120+2*50电缆进主楼东、西、西北侧（C-1 C-4）柜，再经YCW3*50+2*16电缆分接至塔吊专用箱、施工电梯专用箱、木工加工场、钢筋加工场、办公室和地面其他用电3号配电箱，再分接至各处。*主体结构时楼层竖向用电四路YCW3*50+2*16电缆经楼梯井引入，每三层分别设置一个3号配电箱，交错

5、设置。*最后一路留待今后安装、装饰等分项工程开始后使用。四.安全用电技术措施*必须按JGJ46-88施工现场临时用电安全技术规范、JGJ 59-99建筑工地安全检查标准的要求进行施工。施工现场建立安全用电责任制，定期安全用电检查，发现不合格必须限期整改。*电工应持有效双证上岗，工作时戴、带好防护用品、用具；必须熟悉现场各类施工机械、设备的用电状况；必须负责施工现场配电线路的走向、容量设置和改制情况。*电工当班时间，一要做好日常的维修工作；二要经常检查施工现场，查看电缆、电线是否被重物挤压，接插是否松动，漏电开关是否完好，发现损坏及时更换。*本工程采用TN-S接零保护供电系统；配电方式为三级供电、两级漏电保护。所有随机配电箱必须符合"一机一闸、一漏一箱"的两级漏电保护标准。*现场配电箱门、锁、铰链须完好无损。移动电箱由专人管理，出现故障由电工及时修复。*使用电动工具和手持电动工具必须戴绝缘手套，并有两级漏电保护。所有用电设备金属
