《公差几何》课件：试题1

1、习 题 课 一、判断题 正确的打，错误的打X1公差可以说是允许零件尺寸的最大偏差。（ ）2基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（ ）3国家标准规定，孔只是指圆柱形的内表面。（ ）4图样标注200 -0.021 mm的轴，加工得愈靠近基本尺寸就愈精确。（ ）5孔的基本偏差即下偏差，轴的基本偏差即上偏差。（ ）6某孔要求尺寸为20-0.046 ，今测得其实际尺寸为19.962mm，可以判断该孔合格。（ ）7未注公差尺寸即对该尺寸无公差要求。（ ） -0.067XXXXXXX8.某一配合，其配合公差等于孔与轴的尺寸公差之和。 ( )9.最大实体尺寸是孔和轴的最大极

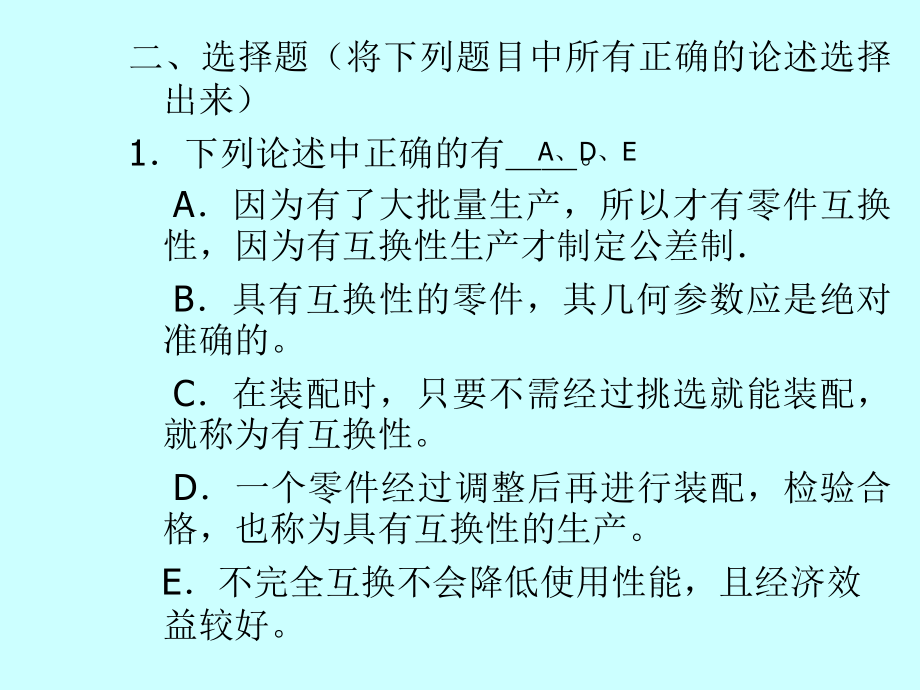

2、限尺寸的总称。( )10.公差值可以是正的或负的。( ) 11.实际尺寸等于基本尺寸的零件必定合格。( ) 12.因为公差等级不同，所以50H7与50H8的基本偏差值不相等。 ( )13.尺寸公差大的一定比尺寸公差小的公差等级低。 ( )14.一光滑轴与多孔配合，其配合性质不同时，应当选用基孔制配合。 ( )15.标准公差的数值与公差等级有关，而与基本偏差无关。 ( )16.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。 ( ) XXXXXXX二、选择题（将下列题目中所有正确的论述选择出来）1下列论述中正确的有。 A因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制

3、定公差制 B具有互换性的零件，其几何参数应是绝对准确的。 C在装配时，只要不需经过挑选就能装配，就称为有互换性。 D一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产。 E不完全互换不会降低使用性能，且经济效益较好。 A、D、E2下列有关公差等级的论述中，正确的有。A公差等级高，则公差带宽。B在满足使用要求的前提下，应尽量选用低的公差等级。C公差等级的高低，影响公差带的大小，决定配合的精度。D孔、轴相配合，均为同级配合。E标准规定，标准公差分为18级。 B、C3、实际尺寸是具体零件上_尺寸的测得值。 、某一位置的 、整个表面的 、部分表面的4、体外作用尺寸是存在于_，某一实际轴或孔

4、的体外作用尺寸是唯一的。 、实际轴或孔上的理想参数 、理想轴或孔上的实际参数 、实际轴或孔上的实际参数 、理想轴或孔上的理想参数5、_最大实体尺寸是控制其体外作用尺寸的。 、孔和轴的 、孔的 、轴的6、基孔制是基本偏差为一定孔的公差带，与不同_轴的公差带形成各种配合的一种制度。 、基本偏差的 、基本尺寸的 、实际偏差的7、配合是_相同的孔与轴的结合。 、基本尺寸 、实际尺寸 、作用尺寸 、实效尺寸 AcAAA三.填空题 1.50H10的孔和50js10的轴，已知IT10=0.100mm，其ES=mm，EI=mm，es= mm，ei=mm。2常用尺寸段的标准公差的大小，随基本尺寸的增大而，随公差

5、等级的提高而。3.孔的公差带在轴的公差带之上为_配合；孔的公差带与轴的公差带相互交迭_配合；孔的公差带在轴的公差带之下为_配合。4.公差带的位置由_决定，公差带的大小由_决定。5.标准对标准公差规定了_级，最高级为_最低级为_。 6.标准公差的数值只与_和_有关。 7.标准对孔和轴各设置了_个基本偏差代号，对于轴-的基本偏差为_，与基孔制构成_配合，-的基本偏差为_，与基准孔构成_配合。 +0.010-0.050+0.0500增大减少间隙过渡过盈基本偏差标准公差20IT01IT18基本尺寸公差等级28上偏差间隙下偏差过盈填空n圆柱度和径向全跳动公差带相同点是，不同点是。n在形状公差中，当被测要素是一空间直线，若给定一个方向时，其公差带是之间的区域。若给定任意方向时，其公差带是区域。n圆度的公差带形状是，圆柱度的公差带形状是。n当给定一个方向时，对称度的公差带形状是。n由于经包括了圆柱度误差和同轴度误差， 当不大于给定的圆柱度公差值时，可以肯定圆
