智能化设计院内部员工评职称考题(企业内部资料)1、综合布线系统

1、智能化设计建筑标准题库（综合布线系统）一、填空题：a、（来源：民用建筑电气设计规范JGJ16-2008）1、综合布线系统应采用 开放式星形 拓扑结构，设计应满足建筑群或建筑物内语音、数据、图文或视频等 信号传输 的要求。2、综合布线系统设计宜包括部分： 工作区 、 配线子系统 、 干线子系统 、 建筑群子系统 、 设备间 、 进线间 、 管理 。3、综合布线系统链路选用的缆线、连接器件、跳线等性能和类别必须 全部满足 该链路等级传输性能的要求。4、综合布线系统与公用通信网的连接，应满足电信业务经营者为用户提供业务的需求，并预留安装 接入设备 的位置。5、一个独立的需要设置终端设备的区域，宜划分

2、一个 工作区 ，工作区应由配线子系统的信息插座到终端设备的连接缆线及适配器组成，6、工作区的组成应符合：每一个工作区信息点数量的配置，应考虑用户的性质、网络的构成及实际需求，并考虑 冗余 和 发展 等因素。7、配线子系统宜由安装在工作区的信息插座、信息插座至电信间配线设备的配线 电缆或光缆 及电信间的配线设备和设备缆线和跳线等组成，8、配线子系统应符合：配线子系统宜采用 4对对绞电缆 ；当需要时，可根据实际需要选用更高性能等级的电缆或光缆；配线子系统中对绞电缆、光缆从楼层配线设备宜 直接 连接到信息插座；楼层配线设备和信息插座之间可采用1个集合点；配线设备连接的跳线宜选用专用插接软跳线或光线跳

3、线，在电话应用时宜选用双芯对绞电缆。9、干线子系统宜由设备间至电信间的 干线电缆和光缆 、安装在设备间建筑物配线设备及设备缆线和跳线等组成。10、干线子系统应符合：干线子系统所需的电缆总对数和光纤总芯数，应满足工程的实际需求， 并留余量 ；当使用对绞电缆作为数据干线电缆时，对绞电缆的长度不应大于 90 m；干线子系统应选择干线缆线距离较短、安全和经济的路由；干线电缆宜采用 点对点 端接，也可采用分支递减端接；若计算机主机和电话交换机设置在建筑物内不同的设备间，宜在设计中采用不同的干线电缆分别满足语音和数据的需要，必要时可采用光缆。11、建筑群子系统宜由连接多个建筑物之间的 主干电缆和光缆 、建

4、筑群配线设备、设备缆线和跳线等组成。12、建筑群子系统应符合：建筑物间的数据干线宜采用 多模、单模光缆 ，语音干线可采用 大对数对绞电缆 ；建筑群和建筑物间的干线电缆、光缆布线的交接不应多于 两次 ，从楼层配线架到建筑群配线架之间只应通过一个建筑物配线架。13、设备间是在每栋建筑物的适应地点设置通信设备、计算机网络设备和建筑物配线设备，进行网络管理和信息交换的场地；对于综合布线系统，设备间主要安装建筑物 配线设备 ；电话交换机、计算机主机可与建筑物配线设备安装在同一设备间。14、进线间宜设置在建筑物首层或地下一层，便于缆线进、出的地，是建筑物配线系统与电信业务经营者和其他信息业务服务商的配线网

5、络互联互通及交接的场地。小型工程的设备间可 兼做 进线间。15、管理应对进线间、设备间、电信间和工作区的配线设备、缆线、信息插座等设施，按一定的模式进行 标识 和 记录 。16、管理宜符合：规模较大的综合布线系统宜采用计算机进行文档记录与保存，规模较小的综合布线系统宜按图纸资料进行管理；应做到记录准确，及时更新，便于查阅；综合布线的电缆、光缆、配线设备、端接点、接地配置、敷设管线等组成部分均应给定 唯一 的标识符，并设置标签；标识符应采用相同数量的字母和数字等标明；电缆和光缆的两端均应标明 相同 的编号；设备间、电信间、进线间的配线设备宜采用统一的色标区别各类业务与用途的配线区；所有标识宜打印

6、、标识应保持清晰并满足使用环境的需要。17、综合布线铜缆系统的分级与类别划分应符合：支持带宽16MHz的布线系统应采用 3 类电缆和连接器件，支持带宽100MHz的布线系统应采用 5/5e 类电缆和连接器件，支持带宽250MHz的布线系统应采用 6 类电缆和连接器件，支持带宽600MHz的布线系统应采用 7 类电缆和连接器件。18、综合布线系统光纤信道的分级和其支持的应用长度，应符合：OF-300分级应支持的应用长度 300 m；OF-500分级应支持的应用长度 500 m；OF-2000分级应支持的应用长度 2000 m。19、综合布线系统各段缆线的长度划分应符合：综合布线水平缆线与建筑主干

7、缆线及建筑群主干缆线之和的总长度不应大于 2000 m；在建筑群配线设备和建筑物配线设备设置的跳线长度不应大于 20 m；建筑群配线设备和建筑物配线设备连到主机设备的缆线不应大于 30 m；当建筑物或建筑群配线设备之间组成的信道出现4个连接点时，主干缆线的长度不应小于 15 m。20、配线子系统信道、永久链路、集合点链路水平缆线部分的长度应符合：配线子系统信道的最大长度不应大于 100 m；工作区设备缆线、电信间配线设备的跳线和设备缆线之和不应大于 10 m，当大于该值时，水平缆线长度应减少；配线设备跳线、设备缆线及工作区设备缆线的长度均不应大于 5 m。21、工作区的信息插座应支持不同的终端

8、设备接入，每一个RJ45（8位模块式通用插座）应连接 1 根4对对绞电缆，每一个双工光纤插座或两个单工光纤插座应连接1根 2 芯光缆。光纤至工作区域满足用户群或大客户使用时，水平光缆光纤芯数至少应有 2 芯备份，应按4芯水平光缆配置。22、连至电信间的每一根水平电缆或光缆应终接于相应的配线模块，配线模块的配置与缆线容量应符合：多线对端子配线模块可选用4对或5对卡接模块，每个卡接模块应卡接1根 4对对绞电缆 ；25对端子配线模块应卡接1根 25对 大对数电缆或 6根 4对对绞电缆；回线式配线模块（8或10回线）应可卡接2根4对对绞电缆及8或10 回线；RJ45配线模块（24或48口）的每一个RJ

9、45端口应卡接 1根 4对对绞电缆；光纤连接器每个单工端口应支持 1芯 光纤的连接，双工端口应支持 2芯 光纤的连接。23、对于语音业务，大对数主干电缆的对数，应按每一个语音信息点（8位模块）配置 1 对线，当语音信息点8位模块通用插座连接ISDN用户终端设备，并采用S端口（4线接口）时，相应的主干电缆应按 2 对线配置，并在总需求线对的基础上至少预留 10% 的备用线对。24、对于数据业务，主干缆线的配置应符合：最小量配置，宜按集线器（HUB）或交换机群（SW）（宜按4个HUB或SW组群）设置一个主干端口，每一个主干端口宜考虑 一个 备份端口；最大量配置，按每个集线器或交换机设置一个主干端口

10、，每4个主干端口宜考虑 一个 备份接口。25、光纤布线系统设计中，主干与水平混合光纤信道的连接，应全程选用 相同类型 的光缆。26、楼层电信间不设置传输或网络设备时，水平光缆和主干光缆宜在电信间光纤配线设备上经 光纤跳线 连接；楼层电信间既不设置传输或网络设备，也不设置配线设备时，水平光缆和主干光缆宜在楼层电信间经 熔接 或机械连接，或经过电信间直接连至建筑物设备间光纤设备上。27、当工作区用户终端设备需直接与公用网络数据网进行互通时，宜将光缆从工作区 直接布放 至入口设施的光配线设备。28、建筑物的综合布线系统应符合：对于使用功能比较明确的专业性建筑物，信息插座的布置可按实际需要确定，办公用

11、房按普通办公楼的要求布置。设备机房按近、远期 分别 处理，近期机房可按实际需要布置，远期机房的配线电缆可暂不布线，将需要的容量预留在配线设备内，待确定使用对象后再行布线；对于商用写字楼综合楼等或大开间建筑物，由于其出售、租赁或使用对象的数量不确定和流动等因素，宜按开放办公室综合布线系统进行设计。29、住宅综合布线系统宜符合：多层住宅楼宜采用按楼栋主干配线方式，在底层分界点处 集中设置 配线架，配线架至每户信息插座的电缆、光缆总长度不应大于 90 m，若住宅规模较大，也可在每一单元的底层设置楼层配线架；高层住宅楼每层户数较多时，可采用分层配线方式，当楼层配线架至信息插座的长度不超过 90 m时，

12、多楼层可以公用一个楼层配线架。30、对于信道电缆导体的指标要求应符合：在信道每一线对中两个导体之间的不平衡直流电阻对各等级布线系统不应超过 3% ；在各种温度条件下，5类及以上级信道对每一导体最小的传送直流电流应为 0.175 A；小爱各种温度条件下，5类及以上级信道的任何导体之间应支持 72 V直流工作电压，每一线对的输入功率应为 10 W。31、设备间内应有足够的设备安装控件，其使用面积不应小于 10 ，设备间的宽度不宜小于 2.5 m。当系统信息点少于6000个（语音、数据各一半）时为 10 ；打系统信息点大于6000个时，应根据工程的具体情况每增加1000个信息点，宜增加 2 ；此面积

13、均不包括程控用户交换机、计算机网络等设备所需的面积。32、电信间的使用面积不应小于 5 ；机架或机柜前面的净空不应小于 800 mm，后面的净空不应小于 600 mm；壁挂式配线设备地步离地面的高度不宜小于 300 mm；设备间、电信间和进线间应进行等电位联结。33、工作区信息插座的安装应符合：安装在地面上的信息插座，应采用防水和抗压的接线盒；安装在墙面或柱子上的信息插座和多用户信息插座盒体的地步离地面的高度宜为 0.3 m；安装在墙面或柱子上的集合点配线箱体，底部离地面高度宜为 1.01.5 m。34、每一个工作区至少应配置1个 220 V、 10 A带保护接地的单相交流电源插座。35、当综

14、合布线区域内存在的电磁干扰场强低于3V/m时，宜采用 非屏蔽 缆线和配线设备；当综合布线区域内存在的电磁干扰长枪高于3V/m或用户对电磁兼容性有较高要求时，宜采用 光纤布线 系统；当综合布线路由上存在干扰源，且不能满足最小净距要求时，宜采用金属导管或金属线槽敷设缆线，也可采用 屏蔽布线 系统线和光纤布线系统。36、当综合布线采用屏蔽布线系统时，必须有良好的接地系统，应符合：保护接地的接地电阻值，单独设置接地体时，不应大于 4 ，采用共用接地网时，不应大于 1 ；采用屏蔽布线系统时，各个布线链路的屏蔽层应保持 连续性 ；屏蔽布线系统中所选用的信息插座、对绞电缆、连接器件、跳线等所组成的布线链路应

15、具有良好的屏蔽及导通特性等。37、配线子系统，宜采用预埋暗导管或线槽敷设方式；干线子系统垂直通道宜采用电缆竖井方式，水平通道可选择线槽敷设方式。当电缆竖井附近有打的电磁干扰源时，应采用 封闭式 金属线槽保护；建筑群子系统宜采用地下管道敷设方式，并应预留备用管道。38、综合布线电缆与附近可能产生高电平电磁干扰的电动机、电力变压器、射频应用设备等电气设备之间，应保持 必要 的间距，符合：380V小于2kVA 与缆线平行敷设最小净距 130 mm，有一方在接地的金属线槽或钢管中，最小净距 70 mm，双方都在接地的金属线槽或钢管中 10 mm；380V位于25kVA 与缆线平行敷设最小净距 300

16、mm，有一方在接地的金属线槽或钢管中，最小净距 150 mm，双方都在接地的金属线槽或钢管中 80 mm；380V大于5kVA 与缆线平行敷设最小净距 600 mm，有一方在接地的金属线槽或钢管中，最小净距 300 mm，双方都在接地的金属线槽或钢管中 150 mm。39、当缆线从建筑物外面进入建筑物时，电缆或光缆的金属护套及保护钢导管应 接地 。40、综合布线的电缆采用金属线槽或钢导管敷设时，线槽或钢导管应保持连续的 电气连接 ，钢导管应接地，金属线槽及其支架全长应不少于 2 处与接地干线相连。41、综合布线系统的配线柜（架、箱）应采用适当截面的铜导线连接至就近的 等电位 接地装置，也可采用

17、竖井内接地铜排引至建筑物 共用接地网 。b、其他来源1. UTP中文称为非屏蔽双绞线。来源：百度文库 网络综合布线模拟试题（五）及答案 填空题（2）2. STP/ScTP中文称为屏蔽双绞线。来源：百度文库 网络综合布线模拟试题（五）及答案 填空题（3）3. 按传输模式分类，光缆可以分为 单模光缆 和 多模光缆 两类。来源：百度文库 网络综合布线模拟试题（五）及答案 填空题（5）4. 综合布线系统采用的主要布线部件有CD、BD、FD、TP、TO，它们分别表示：CD_建筑群配线架_、BD_建筑物配线架_、FD_楼层配线架_、CP_集合点_、TO_面板插座_。来源：道客巴巴 ABCX综合布线期未考试

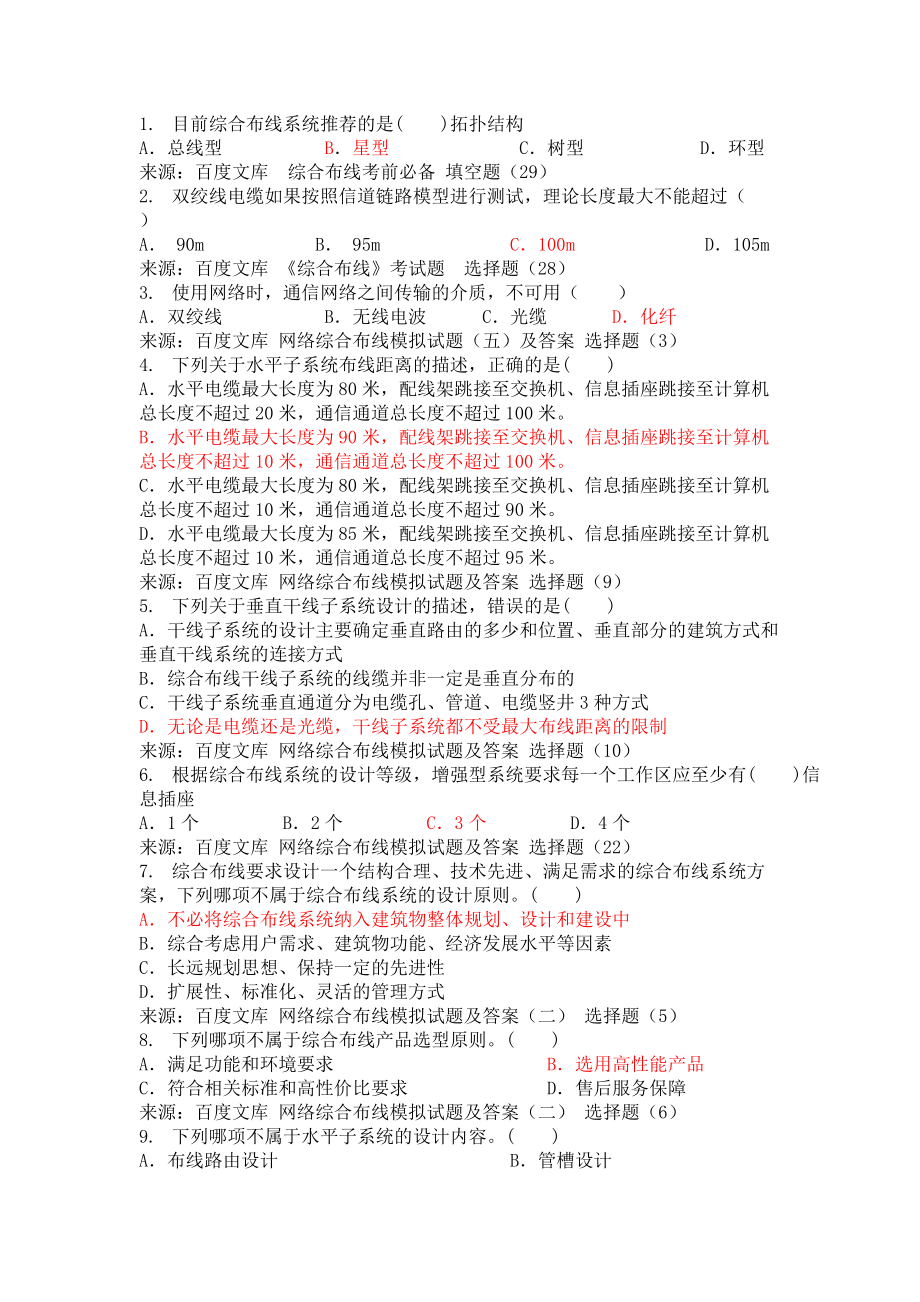

18、填空题（58）5. 在19英寸标准机柜内，设备安装所占高度用一个特殊单位“U”表示，1U=_445_mm。来源：百度文库 机柜尺寸及组件介绍6. 芯的直径为8m10m的光纤为 单模光纤 ，芯的直径是50m和62.5m的光纤为 多模光纤 。来源：百度知道 光纤二、选择题1. 目前综合布线系统推荐的是( )拓扑结构 A总线型 B星型 C树型 D环型 来源：百度文库 综合布线考前必备 填空题（29）2. 双绞线电缆如果按照信道链路模型进行测试，理论长度最大不能超过（ ）A 90m B 95m C100m D105m 来源：百度文库 综合布线考试题 选择题（28）3. 使用网络时，通信网络之间传输的介

19、质，不可用（ ）A双绞线 B无线电波 C光缆 D化纤来源：百度文库 网络综合布线模拟试题（五）及答案 选择题（3）4. 下列关于水平子系统布线距离的描述，正确的是( )A水平电缆最大长度为80米，配线架跳接至交换机、信息插座跳接至计算机总长度不超过20米，通信通道总长度不超过100米。B水平电缆最大长度为90米，配线架跳接至交换机、信息插座跳接至计算机总长度不超过10米，通信通道总长度不超过100米。C水平电缆最大长度为80米，配线架跳接至交换机、信息插座跳接至计算机总长度不超过10米，通信通道总长度不超过90米。D水平电缆最大长度为85米，配线架跳接至交换机、信息插座跳接至计算机总长度不超过

20、10米，通信通道总长度不超过95米。来源：百度文库 网络综合布线模拟试题及答案 选择题（9）5. 下列关于垂直干线子系统设计的描述，错误的是( )A干线子系统的设计主要确定垂直路由的多少和位置、垂直部分的建筑方式和垂直干线系统的连接方式B综合布线干线子系统的线缆并非一定是垂直分布的C干线子系统垂直通道分为电缆孔、管道、电缆竖井3种方式D无论是电缆还是光缆，干线子系统都不受最大布线距离的限制来源：百度文库 网络综合布线模拟试题及答案 选择题（10）6. 根据综合布线系统的设计等级，增强型系统要求每一个工作区应至少有( )信息插座A1个 B2个 C3个 D4个来源：百度文库 网络综合布线模拟试题及

21、答案 选择题（22）7. 综合布线要求设计一个结构合理、技术先进、满足需求的综合布线系统方案，下列哪项不属于综合布线系统的设计原则。( )A不必将综合布线系统纳入建筑物整体规划、设计和建设中 B综合考虑用户需求、建筑物功能、经济发展水平等因素 C长远规划思想、保持一定的先进性 D扩展性、标准化、灵活的管理方式 来源：百度文库 网络综合布线模拟试题及答案（二） 选择题（5）8. 下列哪项不属于综合布线产品选型原则。( )A满足功能和环境要求 B选用高性能产品 C符合相关标准和高性价比要求 D售后服务保障 来源：百度文库 网络综合布线模拟试题及答案（二） 选择题（6）9. 下列哪项不属于水平子系统

22、的设计内容。( ) A布线路由设计 B管槽设计 C设备安装、调试 D线缆类型选择、布线材料计算 来源：百度文库 网络综合布线模拟试题及答案（二） 选择题（8）10. 设备间中应有足够的设备安装空间，一般设备间的面积不应小于( )A5 B10 C15 D20 来源：道客巴巴 综合布线基础练习 填空题（10）11. 综合布线采用模块化的结构，按各模块的作用，可把综合布线划分为( ) A3个部分 B4个部分 C5个部分 D6个部分 来源：百度文库 综合布线试题（A） 选择题（15）12. 5类双绞线(CAT5)的最高传输速率为( ) A100Mbit/s B155Mbit/s C250Mbit/s

23、D1000Mbit/s 来源：百度文库 网络综合布线模拟试题及答案（二） 选择题（13）13. 6类双绞线(CAT6)的最高传输速率为( ) A100Mbit/s B155Mbit/s C250Mbit/s D1000Mbit/s 来源：自编14. 影响光纤熔接损耗的因素较多，影响最大的是( ) A光纤模场直径不一致 B两根光纤芯径失配 C纤芯截面不圆 D纤芯与包层同心度不佳来源：百度文库 综合布线试题（A） 选择题（2）15. 综合布线三级结构和网络树形三层结构对应关系是（ ） ABD对应核心层，CD对应汇聚层 BCD对应核心层，BD应汇聚层 CBD对应核心层，FD对应接入层 DCD对应核心

24、层，FD对应汇聚层来源：百度文库 综合布线测试习题解答 选择题（4）16. 工作区子系统设计中，信息模块的类型、对应速率和应用，错误的描述是( ) A3类信息模块支持16Mbit/s信息传输，适合语音应用B超5类信息模块支持1000Mbit/s信息传输，适合语音、数据和视频应用C超5类信息模块支持100Mbit/s信息传输，适合语音、数据和视频应用D6类信息模块支持1000Mbit/s信息传输，适合语音、数据和视频应用来源：百度文库 网络综合布线模拟试题及答案 选择题（8）17. 下列哪项不属于管理子系统的组成部件或设备。( )A配线架 B网络设备 C水平跳线连线 D管理标识 来源：百度文库

25、网络综合布线模拟试题及答案（二） 选择题（9）18. 机柜外形可分为立式、挂墙式和( ) A落地式 B便携式 C开放式 D简易式 来源：百度文库 网络综合布线试卷 选择题（12）19. 综合布线一般采用什么类型的拓扑结构。 ( ) A总线型 B扩展树型 C环型 D分层星型来源：百度文库 网络综合布线模拟试题及答案 选择题（3）20. 下列哪项不是综合布线系统工程中，用户需求分析必须遵循的基本要求。( ) A确定工作区数量和性质 B主要考虑近期需求，兼顾长远发展需要C制定详细的设计方案 D多方征求意见来源：百度文库 网络综合布线模拟试题及答案 选择题（6）21. 下列关于垂直干线子系统设计的描述

26、，错误的是( ) A干线子系统的设计主要确定垂直路由的多少和位置、垂直部分的建筑方式和垂直干线系统的连接方式B综合布线干线子系统的线缆并非一定是垂直分布的C干线子系统垂直通道分为电缆孔、管道、电缆竖井3种方式D无论是电缆还是光缆，干线子系统都不受最大布线距离的限制来源：百度文库 综合布线试题题选 选择题（10）22. 综合布线系统中安装有线路管理器件及各种公共设备，以实现对整个系统的集中管理区域属于( )A管理子系统 B干线子系统 C设备间子系统 D建筑群子系统来源：百度文库网络综合布线期未考试复习资料 选择题（6）23. 六类综合布线产品的带宽标准为（ ）A100MHz B155MHz C2

27、00MHz D250MHz 来源：百度文库 网络综合布线模拟试题（五）及答案 选择题（16）24. 目前在网络布线方面，主要有两种双绞线布线系统在应用, 即（ ） A4类、5类布线系统 B5类、6类布线系统C超5类、6类布线系统 D4类、6类布线系统来源：参考于百度文库 网络综合布线期未考试复习资料 选择题（12）25. 有一个公司，每个工作区需要安装两个信息插座，并且要求公司局域网不仅能够支持语音/数据的应用，而且应支持图像/影像/影视/视频会议等，对于该公司应选择（ ）等级的综合布线系统 A基本型综合布线系统B增强型综合布线系统C综合型综合布线系统D以上都可以来源：百度文库 网络综合布线期未考试复习资料 选择题（4）26. 综合布线子系统中用于连接两幢建筑物子系统是（ ）A管理子系统 B干线子系统 C设备间子系统 D建筑群子系统来源：百度文库 网络综合布线期未考试复习资料 选择题（7）27. 干线子系统的设计范围包括( )A管理间与设备间之间的电缆B信息插座与管理间、配线架之间的连接电缆C设备间与网络引入口之间的连接电缆D主设备间与计算机主机房之间的连接电缆来源：百度文库 网络综合布线期未考试复习资料 选
